重点!!!!
产品预设的环境,必须为原始装配,如果是生成装配,将出现参数校验报警,无法设置方程的问题,应使用“前端生成”,还原到原始数模

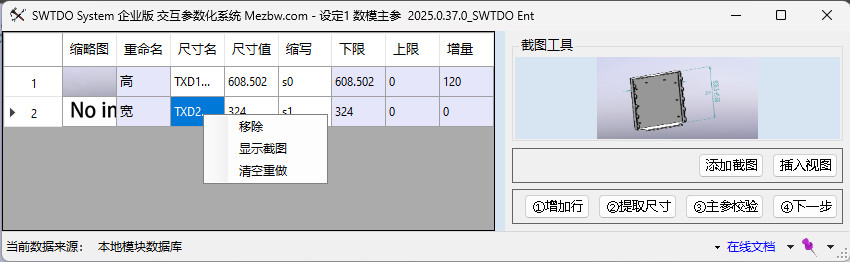

数模主参
能够左右整套产品,且能够从装配中测量出来的尺寸参数

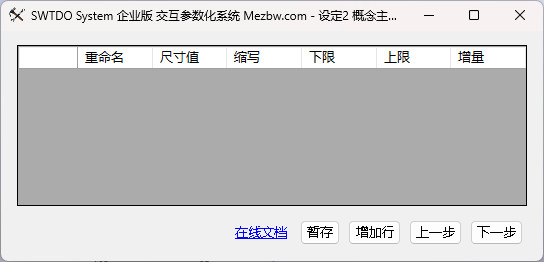

概念主参
能够左右整套产品,不能从装配中测量出来的参数
举例如整套产品的总功率
增量
举例如装配中,使用了一些开孔型材,由于孔间距的限制,型材的长度,并不是任意变化,只能增加、或减少间距长度
上下限
零部件的生产极限尺寸
重命名
主参数,我们支持对尺寸名称进行修改。修改的目的,是为了在截图的时候,有明确的尺寸直管
U端用户,可以通过截图上的尺寸名称,确定尺寸名称对应的尺寸
缩写
所有方程式,在方程式设计过程中使用的变量名
阵列
SW的API中,只支持“米”,作为长度单位,并不支持“个”,阵列的勾选,是为了明确当前为“个”
主参数校验
确保尺寸在当前数模中,未丢失,未篡改

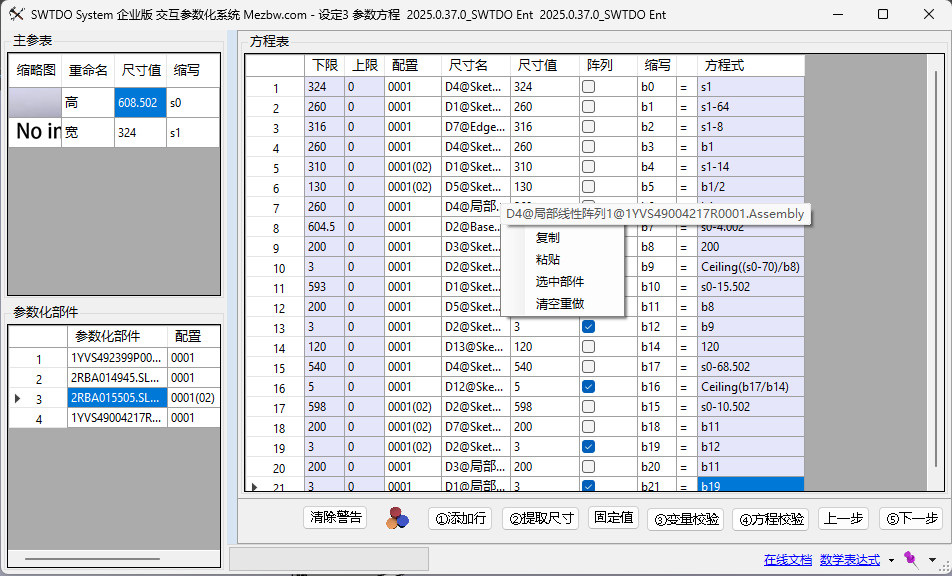

方程校验
检查方程式运算结果,同时运算差值,可直接使用Ctrl+V使用差值
数学表达式

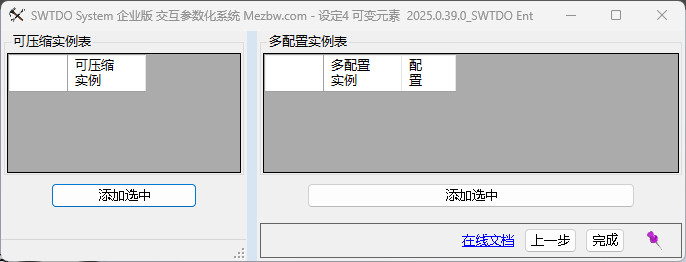

可压缩实例
在不同规格的产品中,允许压缩的实例(实例,不等同于零件,当同一装配中,有多个零件AAA,不同的AAA,作为不同实例)
压缩AAA,不等于压缩3个AAA
多配置实例
同压缩实例,可以针对不同实例,设定不同配置
