(SW模板设计库QQ群590761815)最后更新 2023-01-21

1,退出Solidworks,退出本软所有运行界面

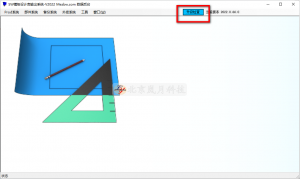

2,打开SW设计库数据后台-升级检查

3,等待提示

SW设计库在线升级

1:不推荐使用系统盘

本软涉及3个路径,软件安装路径,模板部署路径,工作区路径,本软将创建初始化文件、数据库文件、模板文件等,任何路径都不建议使用C盘。
C盘是系统盘,如果不做处理,将由Windows管制。

解决方案:
方案1:把程序安装在C盘以外其他盘符(推荐)
方案2:已安装到C盘,需要用管理员模式包括数据后台和SW的启动,每一次都需要用管理员模式
方案3:关闭UAC,方法

2,升级后,有BUG提示

较低版本的SW,即便退出了SW,经常出现系统后台任务残留,如下,请结束任务

此时,有两种情况

  1. 已经运行过升级
    通过Windwos控制面板,卸载SW设计库
    检查软件安装路径,会有一个Download文件夹
    运行其中的Setup(请勿使用购买时由我司发送的安装包)
  2. 还未运行过升级,请直接升级
  1. 启动SW-工具-初始化-数据后台-工具-系统备份
    SW模板设计库系统备份
  2. 启动SW-工具-重设-重设所有
  3. windows控制面板,卸载程序

卸载将保留安装路径下的

  • config.config(配置文件)(全新安装应手工删除)
  • Database.dll(数据库)(全新安装应手工删除)
  • Licence(激活许可)不可删除,应备份此文件,或备份激活码
  • 不会删除文件部署下的“SW设计库”(全新安装应手工删除)

关于清理注册表:

本软不会在用户系统中残留垃圾,将自动清理。

提示:本软件系统中,浅黄色背景,鼠标悬停,有提示说明。
我们已尽量使用我们设计易于理解的方式做了提示说明,请注意看提示。
我们的提示,是基于开发经验,基于设计人员的测试,不是程序员复制粘贴来程式化的套话、废话,请仔细阅读。

本系统的上手方式,分为新建项目和旧项目导入。

旧项目导入:
1,打开项目装配(或零件)
2,环境自检
3,本系统安装,初始化设置中,已建立了一个项目,在环境自检中,可以打包进入

打包内容,包括装配,零件,工程图,外观,背景。

4,快捷更名(将更名装配、零件,工程图)
5,图名版分离(可选择保留属性值,还是格式化属性
6,属性管理器
你的工程图使用的链接属性字段,大概率与本系统不完全相符,请修改、增、删相应属性名,属性值
7,工程图导出(可在装配下,直接运行)
8,Prod系统,创建需要的BOM


新建项目
1,取号系统-创建项目

2,取号系统-新建零件(提示,我们会在SW中,给取号系统设置快捷键Alt+A,取号启动后,也包括若干快捷键,如升版为Alt 3)
3,零件下,标签管理器添加属性,或者在装配下,属性管理器,批量添加属性,比如“部件分类”,批量添加字段值为“零件”

SW设计库2022-使用帮助
属性管理器

4,创建三视图(这里注意钣金件,有个直接输出展开,及钣金属性的专用命令)

SW设计库2022-使用帮助



SW设计库2022-使用帮助



5,导出工程图

你可以在工程图下导出工程图,也可以将所有工程图建完,从装配下批量导出工程图,输出位置为1.CAD/Prod
6,保存STEP,从零件或装配下,导出的STEP都是单文件的,如果想对文件夹下的零件,装配,批量导出STEP,使用外挂系统
输出位置为1.CAD/Prod

7,Prod系统,从装配下启动,创建BOM

SW设计库2022-使用帮助

7-1,输入你要创建的BOM名称,比如机加工
7-2,创建
7-3,牙杆是个标准件,采购获得,所以这牙杆右键删除
7-4,添加其他,比如你有牙杆的参数图片,或者某个word文档,或者其他任何你想要增加的pdf,样本手册,mp4,都可以添加
注意,青色字段,可以双击修改
7-5,加入清单,会将“附件文件”,追加到SW系统清单,并拷贝所有文件到1.CAD/Prod
7-6,数据入库,这张机加工BOM清单将加入数据库
7-7,刚创建了机加工BOM,还可以创建采购BOM,注塑BOM
7-8,清单查询,可以筛查已建立的BOM,并导出对应的DWG和PDF,STP,及其他图片,word,Mp4等,或将清单导出Excel

SW设计库2022-使用帮助 SW设计库2022-使用帮助

8,备份系统的备份路径为1.CAD/Back

SW设计库2022-使用帮助



这里注意关键字,不光是一个数据字段,同时,也是备份文件夹的名称元素



9,外挂系统功能较多,拆贴说明

虚拟部件
压缩部件
未保存的部件

提示:不支持部件的用途,在装配中,如果某个子元件,你对它有特殊要求,则可临时压缩

逻辑

  • 一个装配文件,对应一个工程图文件(可包含多张图纸),对应一个DWG文件(在布局空间,可包含多张图纸)
  • 一个单实体零件文件,对应一个工程图文件,对应一个DWG文件
  • 一个多实体零件文件,对应一个工程图文件(可包含多张实体图纸),对应一个DWG文件(在布局空间,可包含多张图纸)
  • 一个含钣金零件文件,对应一个工程图文件(可包含多张实体图纸),对应一个DWG文件(在布局空间,可包含多张图纸),对应多张钣金展开文件
反例的典型
  • 一个项目10个零件,对应一个工程图文件(包含10张图纸)
为什么说这是个反例? 优点:

可以设定总页数,和第几页

缺点:
  1. 管理系统需要数据库,数据库第一要素是唯一性,这种操作破坏了文件的唯一性,这是致命的。
  2. 不能从零件打开图纸,破坏掉了SW的内链接
  3. 文件名不再具有可识别性
  4. 一套图,比如有80张图纸,而你只需要检查其中一张的时候,为了看这一张图,你需要加载80张图,大量占用内存。
  5. 无法使用设计检查插件,标准将无法统一
我们见过有多个开发者,把一套装配输出到一张工程图内,还有很多新手,会美称其为“好管理”。 请注意,工作中我们将面临协作,没有管理者,会为了我们的“好管理”,为我们单独制定规矩,更不能为了查看一个部件,而给协作者查看整套文件,保密工作是我们的份内义务。

代号包括前后各2个扩展,另外,我们硬性要求2个参数,员工编号,部件序号(不区分装配还是零件)。因为这都是技术要求,而不是我们的偏好。技术要求的意思是,必须这么做,才能解决的问题。

员工编号:

为了确保图纸在企业数据库中的可追溯性,涉及到用户信息系统。

部件序号:

这是所有数据系统必须的主键,也是和极多设计者设计习惯相矛盾的内容,比如很多人很喜欢一套图纸必须从1开始,在我们的系统中,Prod作为BOM总控,我们不需要序号是否从1开始,这也是中大型企业图纸数据管理完全相同的取号逻辑。

部件序号为流水号,不区分项目,不区分类别。

控制项目,部件类别,由扩展来自行定义。

我们只有两种分隔符,下划线与空格,来区分代号,名称,版本。

为什么不用其他?

我们看过德国、日本、美国、法国的文件图纸,不敢冒称这国际通用,也并没有想着要向西方靠齐,但只见过这两种,虽然SW中也有$、和~,我们Prod系统中,也使用~来定义附件,但这不是文件、规格的用法,是程序中的一些特殊需要。Windwos的字符,有全角半角,编码类型有UTF8,GB,ANSI等,键值编码等通用性还是有必要保证的。

  • SW自身具有向下兼容,向上不兼容的特质,而我们的设计库,是十余年的开发经验中积累下来的,并不能保证所有文件全部兼容,仅保障必须文件的完整兼容(SW2016及以上)。
  • 用过老版本的用户知道,以下文件并不是我们设计库的全部(含SWvisualize渲染素材的完整文件,接近2.5G),为了提高软件在线更新的速度,我们清除了其他库文件。将以补丁包的形式,由用户自行下载。
  • 另请查看,为什么推荐用2019,因为只有2019及以上,暂未发现与本系统使用明显冲突的问题

外挂系统

SW模板设计库外挂系统

在SW的界面下,可以

  1. 启动SW宏
  2. 启动可路径批处理的SW宏
  3. 启动网址
  4. 启动其他(图片、Excel、PDF、txt、绿色软件exe)
  5. 启动安装软件(比如魔兽争霸也是可以集成到SW中来启动的,需要操作技巧)

Windows能启动的命令,SW可以运行的宏,都可启动

上传

5-10-12-6

执行

选中命令-1-2-13

仅当勾选过10的宏命令,才能在执行时,显示13

仅当宏无法正常运行的时候,按Ctrl+G,才显示11,可尝试将“main”,修改为”Main”或”MAIN”



比如潘通色卡,比如粗糙度样本的系列照片

5,(选择照片集中的一张)-6-3

把其他所有图片都粘进去

注意:windows 11 自带的默认图片阅读器会出现无法按左右切换图片

与图片类似,先上传启动文件,通常为***.exe 然后将其他文件传入对应目录

SW设计库2022-使用帮助

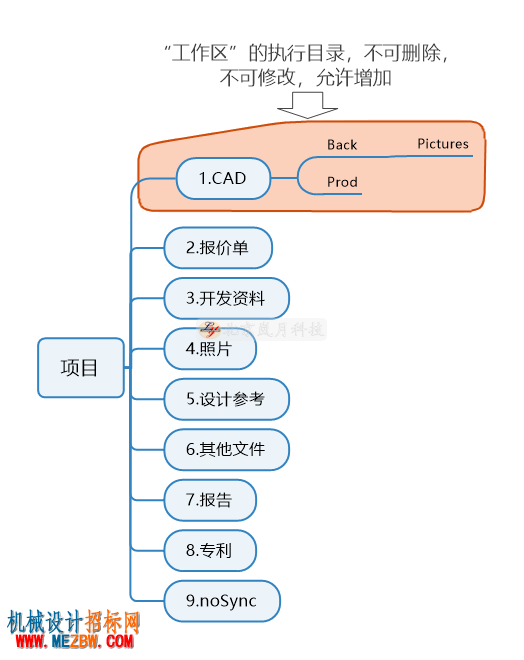

取号系统中,创建项目后,会自动生成如上图目录,分别说明其推荐用途:

1.CAD

作为工作区的执行目录,将不可删除,不可修改,允许在其中增加其他内容。
Back,为项目存档目录
Pictures,为项目存档需要的截图文件。
Prod,所有输出文件的存放目录,包括但不限于DWG,PDF,STEP等

2.报价单

一般会存放用于外协厂商报价用的输出图纸,每一份报价,对应一份输出图纸。

3.开发资料

推荐存放各种类型开发文件,我们会将一般性厂家调研,标准件比较,内部成本,外协成本,利润的边效计算,产品项目开发文档清单,变更审批等等。

4.照片

所有现场照片,样品照片,施工照片,渲染照片

5.设计参考

如甲方提供的设计要求说明书,提供的参考文件,我司对应的设计内部评审,外协提供的标准品样本手册等,设计方法方针等资料文件。

6.其他文件

任意

7.报告

周报,月报,会议纪要等

8.专利

设计交底书,专利用产品图纸,图片

9.noSync

如产品开发,涉及到部件仿真,效果图渲染,会产生大量体积庞大的计算数据,此类数据基本为过程数据,并非项目必须(分析报告,最终渲染效果图足以)。在我们产品设计的过程中,还有一个网络同步系统,用于迁移设计项目到多个客户端同步开发,如数据体积过大,将影响同步速度,本次暂未加入软件。

取号系统的项目,将根据SW当前打开的任意项目的1.CAD文件中的SW文件,自动切换项目,无需人工参与。

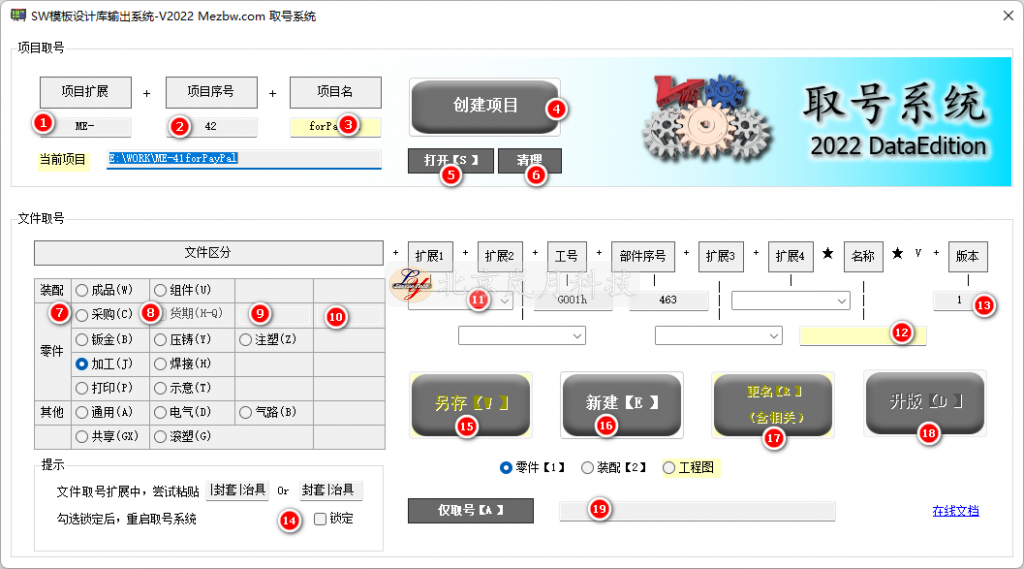

取号系统启动后,如上图16中的“零件【1】”,可以用Alt+1选择,17,背景为浅黄色,鼠标悬停,有提示说明,这里的快捷键为F2

推荐用户定义取号系统启动快捷键,(如Alt+W)方法如下

SW模板设计库快捷键 SW

在安装初始化过程,如果工号定义为A001,则工号显示为A001,推荐使用GA001h,用Gh,将其拆分,以减少误读

如果选择采购7,勾选货期8,9填入30天,则货期显示为H30Q

规格型号10为选填

代号构成,由扩展1~扩展4+工号+序号

工号和序号,通过SW工具-初始化修改

扩展的修改,参考提示

应注意:

第一个“|”的作用,将决定扩展是否启动默认,一旦默认扩展启动,代号将不仅限于取号系统,同时将决定“快捷更名”命令的操作结果

更详细操作,可查看视频

SW设计库2022中,更名的方式有两个,分别是

取号系统中的更名

快捷更名

  1. 系统级:本命令将修改SW系统内部ID,所有引用本部件的上级装配,下级工程图,且无视工程图文件名(旧工程图将被删除),全部更新,一旦更名后的零件被删除,相关装配和工程图都将丢失链接
  2. 更名命令将触发工作区下全系统更新,如,将本部件(零件/装配)作为子部件的上级装配【上级装配从未经过复制粘贴转移路径】,以及下级工程图。

如装配形式:装配1=零件1+零件2

快捷更名为:111_装配1=222_零件1+333_零件2

快捷更名后,因零件1,被更新为222_零件1,所以图纸零件1.SLDDRW,将更名为222_零件1.SLDDRW

快捷更名,将检测文件已有的“代号”、“名称”属性,假设文件原本就已经包含了代号和名称,将无视文件格式,提取两个属性作为文件名称,属性决定格式

当13版本号中数字不为1,所有文件区分,代号定义,文件名称都将无效,仅对文件版本号升级,并增加代号属性

仅当13版本号为1的另存,才会根据设置,进行文件名修改,另存将切断部件与其工程图,引用装配的链接

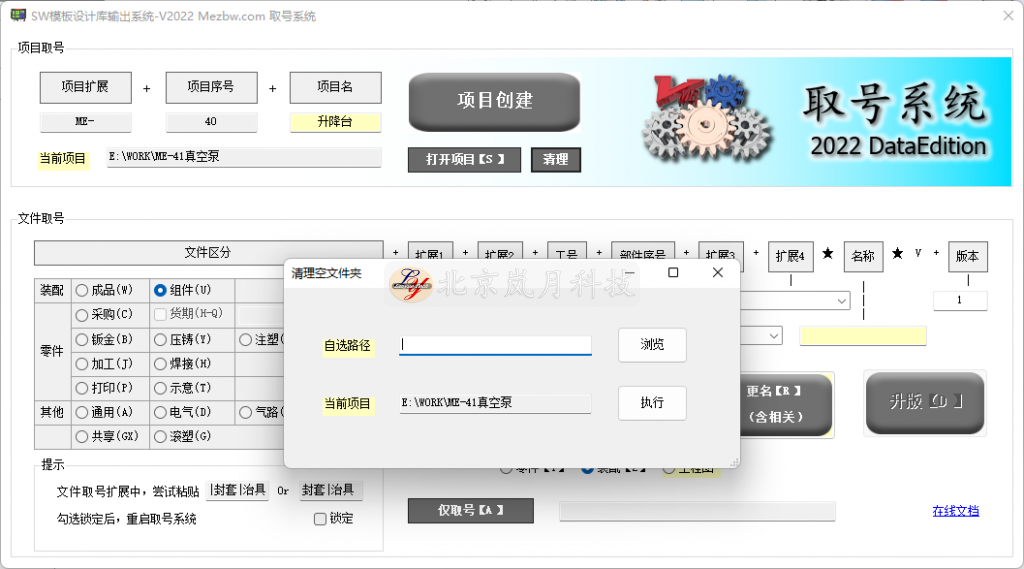

清理命令,用于清除为空的文件夹,并包括所有子文件夹,分为对当前项目的清理,和对任意路径清理。

对当前项目,将排除1.CAD文件夹及其子文件夹,清理其他空文件夹。

对任意路径,将清除所有空文件夹。

Prod系统(视频)

SW模板设计库服务器架构

SW模板设计图纸数据管理结构,以三台服务器+客户端,为代表类型。

客户端:
设计者使用的PC,即为客户端
网页服务器:
用于外网连接服务,也就是你可以坐家里,调用公司数据的支持服务器,这9成9的企业是没有的。

重点

存储服务器:

设计者的图纸,最终保存的位置。
你可以理解成这台服务器的D盘,这里可能包含1000张图纸,名称为1.DWG,2.DWG等等
这张图纸的对应路径,也就是

D:\1.DWG

通常,为了保证安全,名称一般不会这么简单,文件路径也不太可能直接放在D盘,而是以极为晦涩难懂的名称命名,乃至于扩展名都会修改,比如

D:\data\cache\qrcode\000\00\28\FG09023\kc\GA830009-WGC-679_easfe003.mek

用一套命名规则,分类规则,加密规则,来将文件最大程度的保护起来。哪怕被人盗用到手,也没法简单的使用。

数据服务器:

它等于图书馆的前台查询系统
用户希望使用1.DWG,查询过程,会将之翻译成上面的路径,并将这个路径通知给存储服务器。用户才能把这个文件从极为深奥晦涩的路径中,提取出来。

数据服务器可以理解为我们PC中的文件夹,文件夹是什么?

它不是1个盒子装3个馒头,所有内容都仅仅是堆放到磁片上的一大坨字节而已,我们看到的文件夹,就是这个翻译规则。文件夹告诉我们,这坨字节中,哪个数据是我们需要的。

顺便一提,我们上网,几乎都是敲域名,比如baidu.com,它指向的,是一个IP地址39.156.66.10
这里提供翻译的,DNS服务器,它的翻译工作,和数据服务器的翻译工作,本质上一模一样。

我们2022版的SW模板设计库的Prod系统,就等于这个翻译规则。

之所以要限定所有输出文件放在项目文件夹\1.CAD\内,是因为我们只针对项目,你的数据总得在你的硬盘上,才能从文件夹找出来。数据在别人硬盘上,你怎么调得出来?这里,你的硬盘,就等于
项目文件夹\1.CAD

这也就是工作区的概念,只有在一个特定的范围内,以相对路径的方式,才能找到对应的文件

总结:

因为你没有数据服务器,没有存储服务器,只有一个客户端,所以需要在你的电脑中要锁定一个区域(工作区),专职用于不能碰的存储,而我们的Prod系统,就充当了翻译

数据库,不是个箱子,把你的图纸塞进去,它只是一个电话号,只有你没换手机,这个号才能找到你。

Prod系统,(Prodction)生产清单,其意义和我们一般理解的BOM清单,材料明细表,完全相同。 但,对比BOM,Prod有巨大优势,为区别于SW的BOM,替换为Prod(我们追求任何字眼没有歧义) 对比SW的BOM清单
  1. 我们可以输出多种Prod清单,实例:机加工清单,注塑清单,采购件清单
  2. 清单可以添加非图纸文件,如一张淘宝尺寸说明图片,一份企业的样本手册PDF等任意类型
  3. 我们可以根据清单,一次性导出对应的生产图纸,图纸又包含你想要的PDF类型,或者DWG类型,或者STP类型,类似于别家制作的图纸相册,但我们不仅仅识别图纸,范围更广
  4. 清单可以直导出Excel文件
  5. 清单区分Toolbox类只读文件,区分文件配置
  6. BOM仅包括子元件,Prod还包含头部总装(输出的时候,总装必须)

要求1:

项目文件夹\1.CAD\Prod

该文件夹不可删除

要求2:
STEP、X_T、PDF、DWG、DXF生产文件,应与Prod清单中的零件或组件同名

在装配环境下,启动Prod系统

10-11-18(可添加任意文件,注意青色部分,可双击修改)-21,-13

出库,分两种方式:

SW启动,打开对应项目的环境下

1-2-3-4-5(选择需要的图纸)-6-7-8

不启动SW,直接Windwos开始菜单-SW设计库-数据后台

从查询菜单输入关键字查询



Prod中不体现装配中的层级的关系,理由在于:

我们是程式化输出,用户可以在10秒内创建一个新的子部件BOM清单,并且支持快速导出、而且可有选择的导出生产文件(DWG、STP、PDF、其他)。

总BOM提供给采购部门采购,仓储部门备货;

而组装部门,是否有必要让其了解整个产品的清单,我们存疑,只给子部件的局部BOM,更利于保密工作。

总BOM是产品核心中的核心

属性管理器(视频)

图名版本分离程序,等同于标准属性格式化,已经将本系统的属性全部录入,V7版以前的图名版分离,仅供新零件设计,全新录入,2022版的图名版分离,可以保留既有属性值。

但我们的标准属性,或与用户旧版零部件属性名称不符,通过组合属性管理器中更名、改值等方法,就可以完全适配旧零部件。

属性的相关内容较多,不在此赘述,请看我们的视频讲解。

此处仅将我们的属性管理器,与常见插件的属性处理做一些对比。

  1. 全配置覆盖,属性管理器和图名版本分离,均覆盖所有配置特定属性
  2. 装配下的批处理
  3. 路径下的批处理
  4. 多级路径循环批处理(例如,修改共享零件库的零件属性)
  5. 基于优先性原则,所有自定义属性,转移到配置特定属性(视频说明)

关于Treehouse

我们曾经在《一个视频学会Solidworks的全套输出》中33分40秒左右,介绍过其强大功能,在2022版SW已经完全修复了主要BUG,建议使用,这里要提示的是:

Treehouse是需要SW的应用许可证的,应确保Treehouse可以独立启动,才可以在我们的属性管理器中调用启动。

通常,Treehouse的应用路径为

D:\Program Files\SOLIDWORKS Corp 2016\SOLIDWORKS\Treehouse\Treehouse.exe

组合自定义属性标签、图名版本分离、属性管理器、Treehouse,以及下文标准属性表上的公式,你会发现

不仅没有处理不了的文件,也没有处理不了的大批量文件

 属性名说明
 代号
 名称
 版本
 配置
 文件区分等同于取号系统中的文件类型,如加工,钣金,注意文件区分中,有成品,部件区分中,也有成品,意义是不一样的
 设计者
 制图者
 MATERIAL用英文是为了匹配官方属性
 素材如10mm厚钢板,t=10
 工艺表面处理、热处理等
 喷涂
 质量
 创建时间
 最终保存
 项目名
 Description用英文是为了匹配官方资源,很重要的属性
 设变幅度大幅度变更,轻微变更等
 物料号指生产用原料,铝棒料20
 外购
 来源河南路遥钣金,淘宝,1688
 购入价
 型号
 包装大型企业,有独立的包装设计工序,部门,包装是以其保护程度,抗震等级等
 公司
 官网
 部件区分成品、组件、零件、标准件(重要)
 表面积

以上属性,为2022版本内置属性,应可适配绝大部分操作场景,不适配的情况,可以在文件模板,或属性标签编制程序中自行添加。

属性“代号”,是本软数据库中,用于区分文件的唯一标识,任何重复的代号,都将覆盖其他部件的信息。因使用本软的设计,手中皆有大量已完成图纸,本软不会强制要求用户必须修改为本软代号,但用户应知悉,代号是本系统中SW文件的第一标识。

如果准备使用本软的部件系统、Prod系统,那么,代号属性是必须属性

环境自检系统

SW设计库的程序逻辑,基于图纸管理服务器的一般架构为设计理念,但为了降低使用成本,我们压缩了硬件基础,没有数据服务器、存储服务器,而将之合并到客户端。

客户端是你的电脑,我们管不了你怎么操作你的电脑,但我们可以指导修正你的操作。

环境自检,就是这么个修正指导,随时告诉你,你的文件路径、格式、项目位置是不是还在系统架构支持范围。

模板文件有丢失,将影响输出系统正常运转,这里会给你自动修复引导

文件路径不对,这里会提示你打包到合法路径(注意,程序是无法判断你想要操作的项目是项目A还是项目B,所以这里你要自行判断,应该打包到哪个项目)

SW模板设计库环境自检

其他如机械锁、数据库,文件部署,有问题,都将给你修复提示

初始化后,项目扩展前缀、工作区将被锁定。

解锁方法

  1. 在快捷模式,初始化界面,Ctrl+G
  2. 删除安装目录下的Locked文件
  3. 初始化界面,再按Ctrl+G

为什么搞这么麻烦?

这跟Windows权限有关,复制权限较低;删除是需要较高PC权限的,微软的安全设置不是摆设,代码等于电子锁,实体文件等于机械锁。

备份系统

备份系统,等同于打包,或Pack and go命令,但增加了说明,关键字,截图,重要程度这些可明确备份内容的说明

项目文件夹\1.CAD\Back

该文件夹不可删除

2关键词,同时也代表打包路径的后缀

9显示截图后,会占用程序线程,造成该条数据无法删除,暂未有处理方式,会在后期升级中解决。

暂时的解决方案:

准备删除某条备案信息,重启备份系统,直接删除,请勿查看截图。

部件系统

部件系统,是为了打通从产品设计,到组装生产的全套流程,对生产制造厂商,一个巨大的工作量在于产品与ERP等系统的不配套,造成的结果是设计成果,在生产组装部门处,要重复录入大量数据。只有在设计出的部件,能够组装成最终产品前提下,其应用价值才得到体现,所以部件系统绝大多数情况下,会由Prod系统代为录入,全自动。但类似于产品库存,货架代号,并不是设计师能够掌握的信息,需要由组装生产部门录入。所以部件系统,是本软留给一线作业部门的录入接口。该系统主要作用在于企业版用户。

文件批处理

提示:

文件批处理的全部工具,不依赖于工作区,可执行于任何位置文件,相应的输出结果也就只能处于文件同级文件夹

  1. 批量部件入库,可从数据后台查询,将零件的信息,特别是配置信息入库
  2. 批量快捷更名,可根据属性定义文件名,也可无属性,附加代号名称版本,并同步修改上级引用装配,下级工程图
  3. 批量保存STEP,对零件逐一保存STEP文件
  4. 批量钣金展开,附加折弯线、颜色图层,冲压特征
  5. 批量工程图导出PDF和DWG
  6. 批量替换标题栏
  7. 批量替换绘图标准

数据后台

数据后台,主要为所有数据系统的删减查操作,企业版还有用户系统。 这里仅说明备份工具。 备份,将备份数据库、配置表、授权文件,以及机械锁,此处并未备份模板文件,如模板已被修改,应复制整个“SW设计库”文件夹。
项目迁移的主要用途在于:
  • 项目存档,不同于备份系统在于,整理老旧项目,长期闲置,归档保存
  • 更新Prod数据
“删除原项目”复选框
  • 勾选等同于“剪切”
  • 不勾选等同于“复制”
注意事项: 我们仅推荐使用SW2019及以上,并对SW的文件关联有足够了解的用户,勾选“删除原项目”复选框。 其他用户,请勿勾选,2018及以下版本的文件关联,开发者不够了解,不足以保障文件关联性的安全,另由于使用者使用项目迁移,或用于老旧项目,而老旧项目的开发过程,用户是否对SW的关联性有足够认识,应由用户个人判断。 推荐操作:不勾选删除原项目,移动后,至少打开总装,概略查看文件缺失问题,无问题后,再手工删除原始项目。(假设有多个总装,应逐一检查) 有问题怎么处理?
  1. 打开原项目装配,打包至临时文件夹
  2. 剪切临时文件夹所有文件,覆盖至原项目,重做迁移
本软无法替代操作在于,大量项目,应对不同需求,或需要多个总装,而程序无法区分总装与子装。打包这一操作,是所有项目存档必须的过程,应养成良好习惯。

其他

更名有2个位置,快捷更名和取号系统中的更名,这两个都是包含工程图和相关装配的。

失败的表现一:

零件已更名,但工程图没有跟着更名。原因:

  1. 偶发性的,使用的Solidworks版本,低于SW2018(含),且工程图与零件图不在同一路径,推荐使用SW2019及以上
  2. 测试阶段,你的操作如下:
    把已有的零件A.SLDPRT,和 零件A.SLDDRW,从windows的文件夹B中,复制出来,到文件夹C中
    使用更名,零件已经更名,但工程图没有更名
    注意!!!!你是通过windows复制的,而不是通过SW打包的。windows复制,已经破坏了SW的内部链接,更名命令无法找到纯SW操作以外的文件。
  3. 假设你准备将把零件A,更名为A111,但A111已经存在,此时是对无法将文件更名为同名文件的,本程序为避免误伤,不会轻易删除本地文件。
  4. 工程图A已经被其他SW文件阅读器打开,即A”被占用”,也会造成更名失败。
  5. SW中,已经将零件A打开,在包含零件A的装配下,使用更名命令,将无法对零件A进行更名
  6. SW中,已经打开了工程图B,在零件B下,使用更名命令,将无法修改工程图B
  7. 类似于toolbox类只读文件,本系统无法对其进行操作修改

失败表现二:

不仅工程图、装配,部件也未更名:

请检查部件的配置特定属性,如果部件(零件或装配)已经包括“代号”,“名称”属性,更名将遵循属性优先原则,特别是多配置部件(如焊接件,自带2个配置,请检查活动配置,是否已经同时具备这两个属性)。

解决方法:删除这两个属性。

图名版本分离,是格式决定属性

快捷更名,是属性决定格式

钣金展开命令

在零件下,将基于零件的实体数量,逐一导出展开图(包括冲压特征,折弯线,2017版及以上,将用颜色区分折弯方向)

SW模板设计库钣金展开逐实体

在装配下,除了具备以上,还有一项合成图,将所有装配下的单实体钣金文件,合成在一张图下,以便于快速切割排版,同时输出厚度等切割清单属性,并填充工程图属性表

SW模板设计库钣金展开合成图

除钣金展开命令外,在创建三视图命令中,也增加了一个增加单体钣金展开参数的视图,与上边的区别在于,钣金展开命令输出比例为1:1,以减少生产错误,创建三视图,以企业存档为主,具有自动调节缩放比例。

SW设计库2022-使用帮助

这个词主要出现在取号系统的“更名”命令,和“快捷更名”命令。 这里的“系统”,指的是SW系统。 在SW软件中,它有内置的文件管理系统。 比如从零件制作工程图,并通过SW保存为
E:\Work\ME-1测试项目A\1.CAD\零件1.SLDDDRW
这个路径,即是windows路径,也是SW内置路径 假设你将工程图,通过windows的剪切,并移动到其他位置,再次打开零件,是无法找到工程图的。 系统级: 指所有通过SW来操作,配置的文件路径,包括保存,打包,另存等。
早期SW版本,还有Solidworks的右键菜单更名
系统级更名: 将更新所有经由SW操作过的相关文件路径。(不包括windows复制,剪切等)
警告,是因为使用该命令后,不光你修改的文件会更新,所有引用过该文件的工程图,装配也将更新
如果该文件被删除,其他工程图,装配将丢失链接

多方比较,igs并无任何实用优势

X_T形成的文件更小,打开成功率更高

STEP对曲面更友好

主流STEP分为203和214格式,简单说214包含外观信息,从实用上讲,请查看SW设计库的视频

在SW的设计中,最影响数模运行效率的,以显示性能中的三角形数量为主,在SW2021以前,SW仅用启动时间粗糙的描述了数模性能,但在SW2021以后,从工具-评估-性能评估中,除启动时间外,把具体的原因也表述出来。 部件加速,等同于
工具-选项-文档属性-图像品质
下调图像品质,以减少三角形数量。 该命令,在巨型装配下,可以一键降低所有零部件的图像品质以提高运行效率。

2022版SW设计库支持多版本SW共享,请注意修改模板文件,应以最低版本修改

不能同时启动两个版本或以上SW,如启动2020,应先关闭2018

软件的初始化设置,应使用快捷模式在不同SW版本上各跑一遍,因初始化内容,不仅仅只是部署文件,还有极多SW系统设置



文件标准格式:

代号_名称、代号 名称、代号_名称 版本、代号 名称_版本

除以上外,视为非标准

系统级:参考上文

Prod:点此

打包:Pack and Go

本地:指自己的PC,区别于企业版的局域网服务器

更名:点此

零件:SLDPRT,在属性”成品判断”中,“零件”最底层的部件

装配:SLDASM

工程图:SLDDRW

部件:零件和装配

组件:装配,在属性”部件区分”中,“组件”表示顶级装配以下的2级,或者3级装配,在众多ERP产品中,常被命名为“半成品”

零组件:零件和装配

成品:意为顶级装配,在V7以前,我们使用“外形”

ToolboxPart:该名词,仅出现在Prod系统中,仅用于判断从Toolbox中调用的零件,为区别于“标准件”,并不允许用户定义

标准件:紧固件,耗材,买来就用。

MATERIAL:材料,因SW中,视“MATERIAL”和“材料”为不同属性,但官方发布的众多库文件中,仅包含MATERIAL属性字段,所以本程序不使用“材料”

Description:描述,理由同上

A:

软件不需要安装,从压缩包解压就能用的,剪切到任何位置都能打开的,都是绿色软件

相对的:需要安装的软件,多数情况windows系统会记录其安装位置,剪切文件,移动位置后无法使用的,皆为非绿色软件

除企业版外,2022不再使用该向导,借鉴SW的EPDM的操作,设置复制,仅用于企业版的局域网部署管理

Scroll to Top
