SWTDO组队模块

相关视频

免费的基本共享,双接口


					https://www.bilibili.com/video/BV16NbVztEBz/


基本

用途:统一企业所有用户的设计结果输出格式将SWTDO中,SWTDODT模板内容的学习成本,降低为0

实现途径:管理员,将自己的TDO相关设置结果,SWTDODT,存储于服务器,客户端,通过使用服务器设置结果,SWTDODT,实现所有输出结果统一。

前提:每一位用户,都有全企业唯一的工号信息。

组队模块下的TDO设置,分为两部分:通用设置,和个人设置

  • 举例1(通用+个人):代号元素序列,必须包括扩展1,工号,两项内容,则所有用户必须使用2项内容,形如:开发部A02 G001h _法兰 v1.sldprt,但扩展1的内容,可以由用户定义,如开发部,修改为工程部
  • 举例2(通用):注塑件的文件区分前缀为Z,所有人必须为Z
  • 举例3(通用):切割清单注解中,边界框长度,替换为下料长
  • 举例4(个人):快捷更名的元素构成保存,根据个人
  • 举例5(个人):SWTDODT的路径
  • Local接口:等于单机运行,但可以从服务器下载设置,下载SWTDODT模板,不具备即时更新
  • Ent接口:所有设置,从服务器获取,所有模板从服务器获取,需要持续连接服务器

仅Ent接口,支持类库,支持螺丝库,支持组装加速

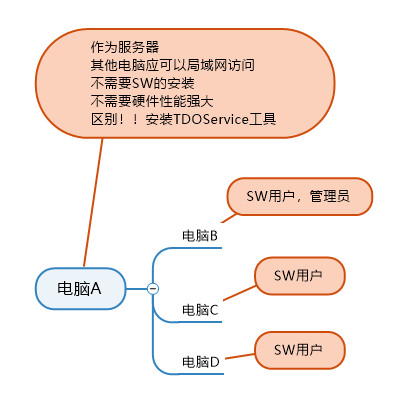

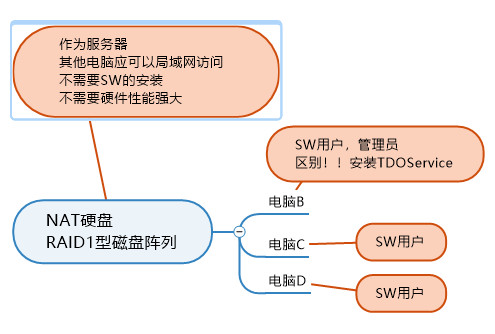

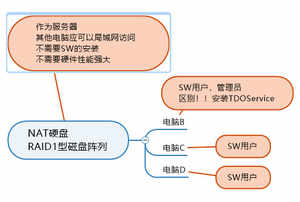

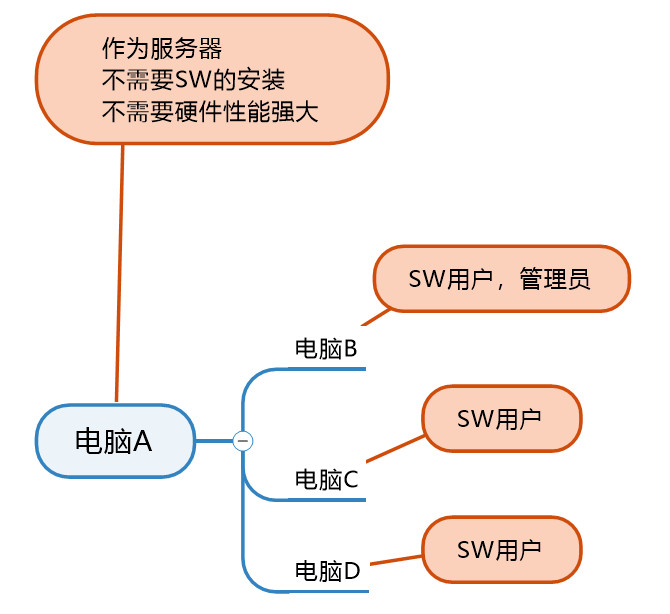

方案A【推荐】

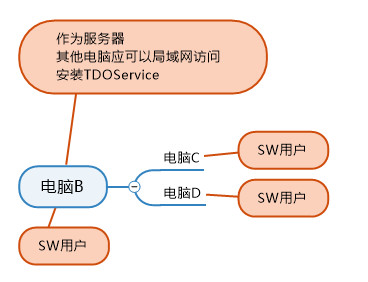

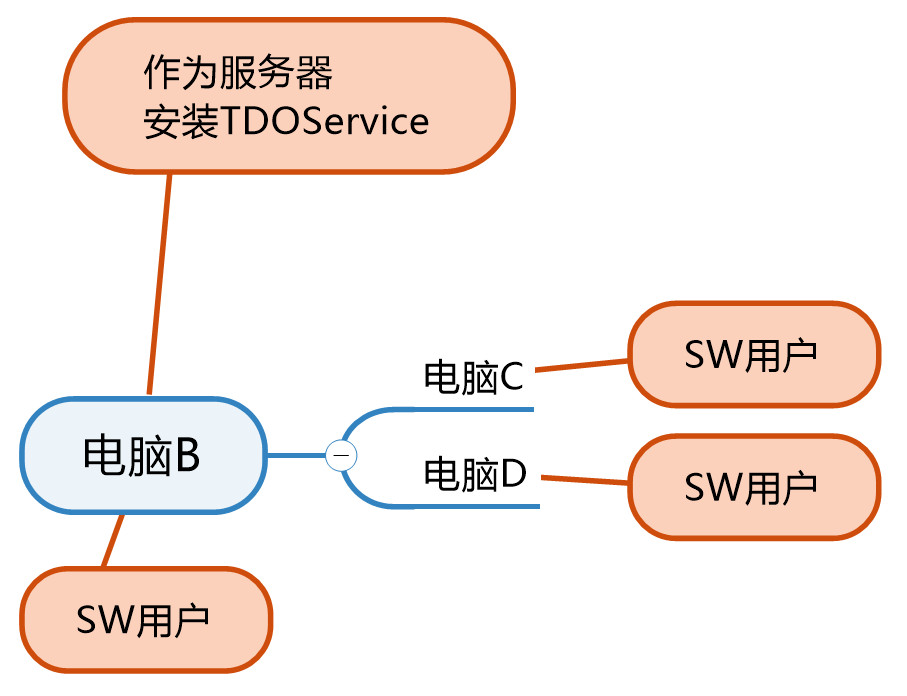

方案B

方案A与B的区别:如果能确保B中的TDOServer所在的PC24小时持续运行,且不考虑企业数据安全性,并无区别

  1. 用途1:复刻一台PC的所有SWTDODT的设置与模板,当用户使用Ent接口的时候,是即时复刻
  2. 用途2:所有企业模块的必须网络工具
  • 对只有一个人的个人版:无用
  • 对多个人的个人版/企业版:可实现统一设置,统一模板,统一输出结果
  • 对TDO企业版内测用户:即便是在单机下安装,仍然必须
  • 对有付费模块的企业版:必须

下载


					https://www.mezbw.com/thread-11071-1-1.html



安装方法

全下一步

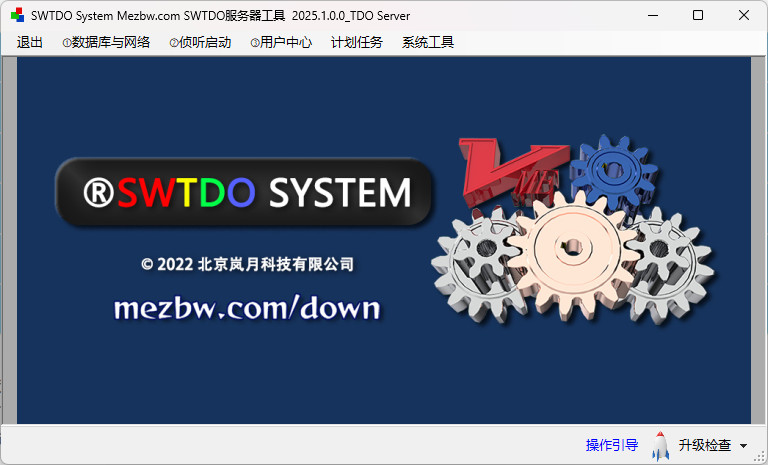

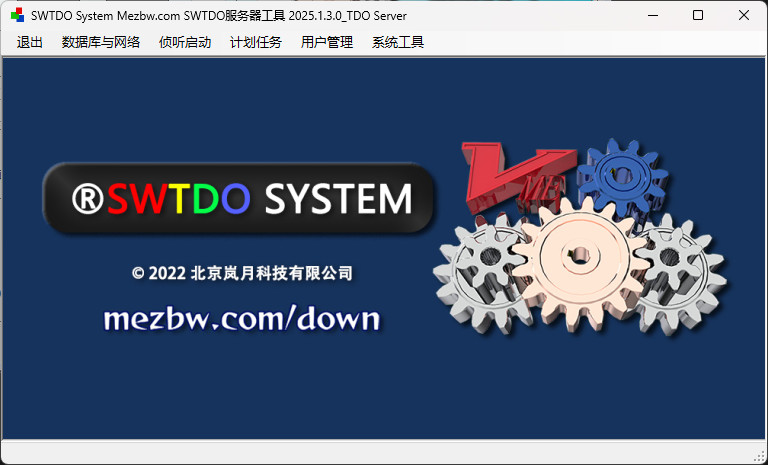

0,【管理员操作、TDOserver】启动TDO Server

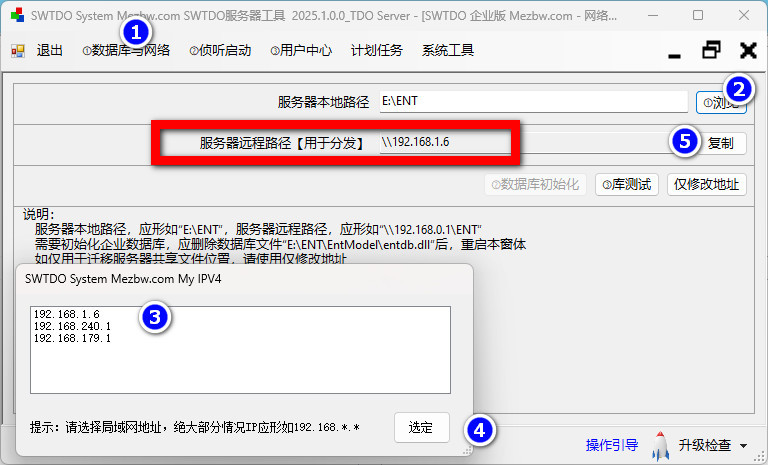

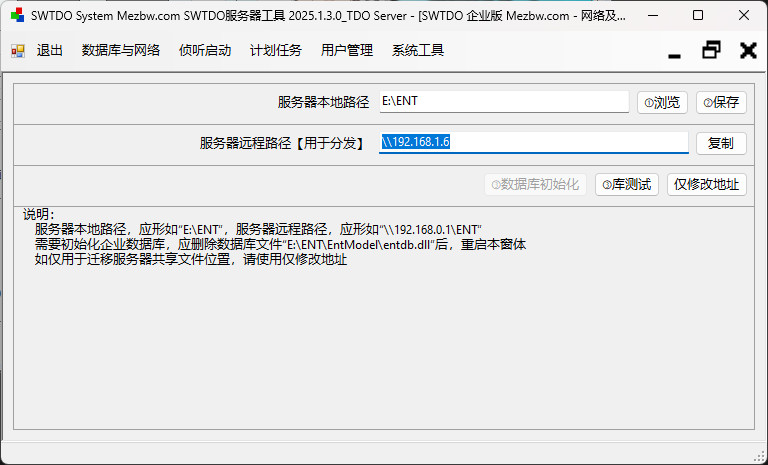

1,【管理员操作、TDOserver】数据库与网络
选择企业库路径,如服务器的E:\ENT,浏览过程,如果服务器具备多个IP,会要求选择网络IP,请选择网络邻居可以访问的IP地址

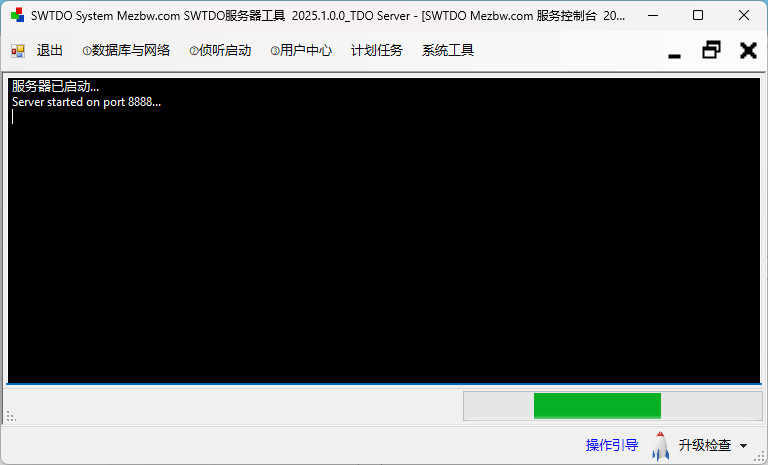

2,【管理员操作、TDOserver】启动侦听服务

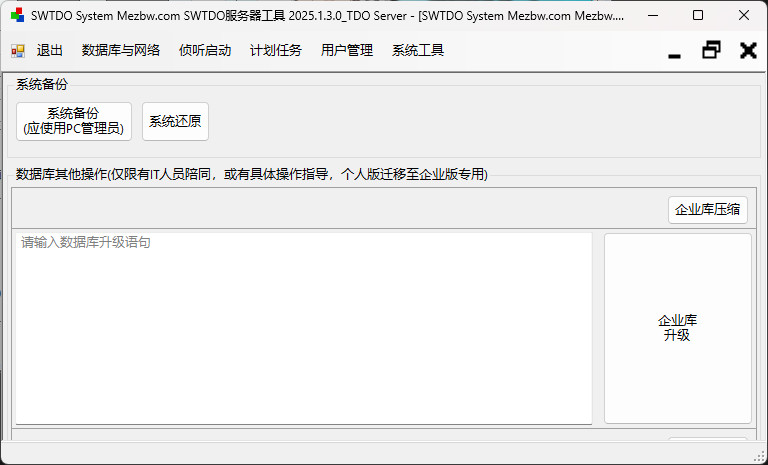

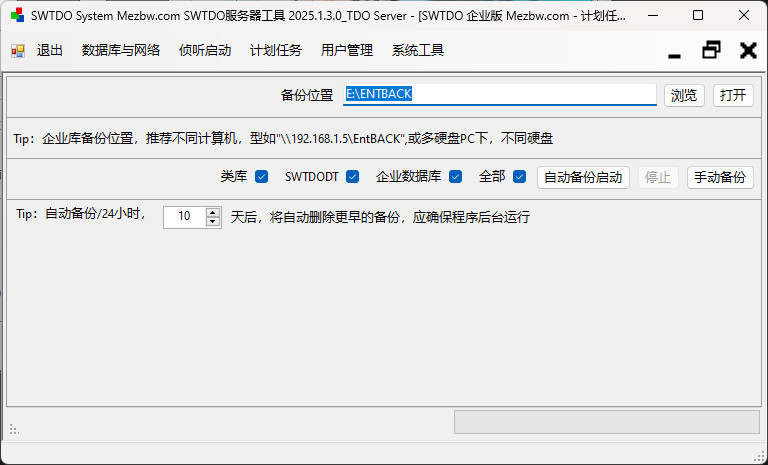

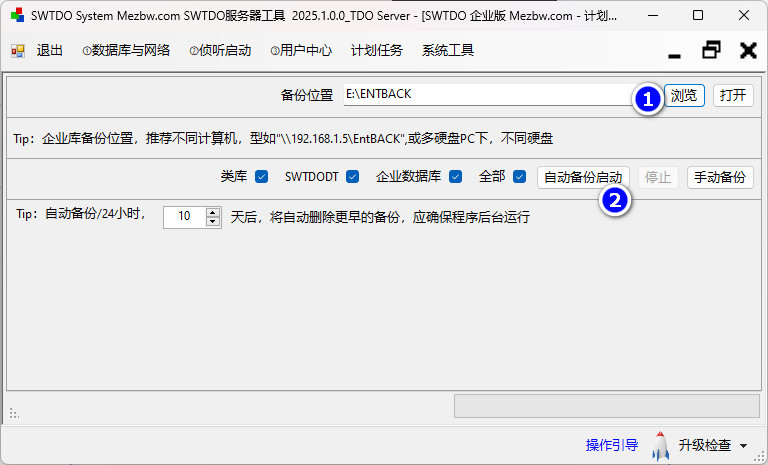

3,【管理员操作、TDOserver】计划任务,企业库备份【可选操作】

选择一个备份目录,推荐选择不同计算机的共享路径,或者不同硬盘的目录

4,至此,服务器设置完成,可最小化窗体,请勿退出、请勿关闭程序,需要常态化运行

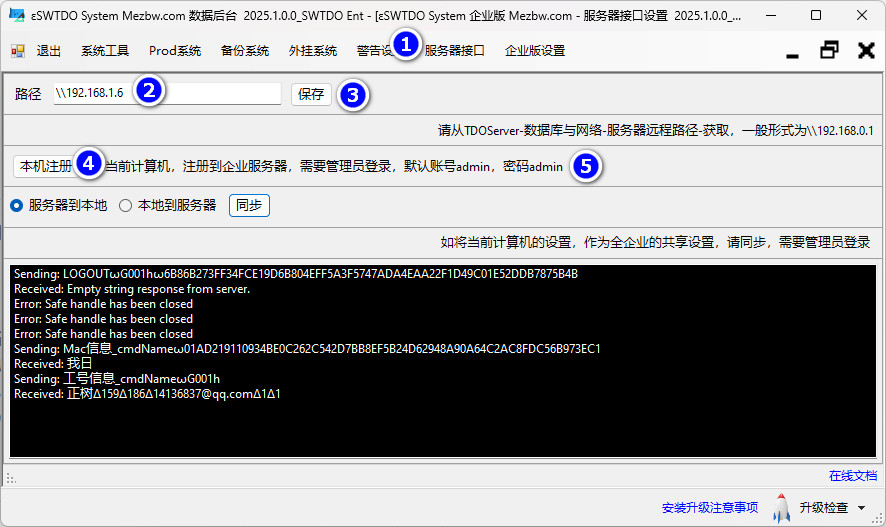

5,【用户操作、DataControl】服务器接口设置
服务器接口下,路径中,粘贴并保存被分发的远程路径
本机的企业注册

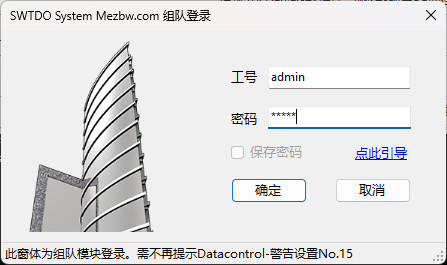

输入管理员账号密码(此登录,与用户登录不同,仅用于限制此操作,应该在管理员监督下执行)

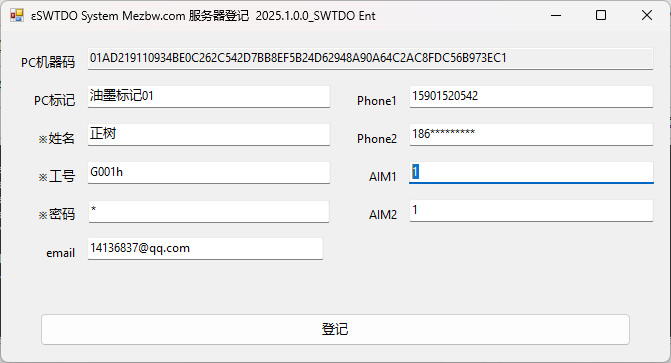

6,【用户操作、DataControl,应注意,新登记用户,仅具备读取权限,有付费企业模块的用户,应注意第9步】个人信息

  • 工号:必须确保全企业唯一
  • 姓名:将体现在所有图纸的设计者内容中
  • PC标记:简单说,管理者需要从电脑信息中,查询是哪一台PC,是用于识别电脑与硬件信息的对应关系,如在机箱上,用油墨笔,写下01号机箱
  • AIM:可以写QQ,微信等

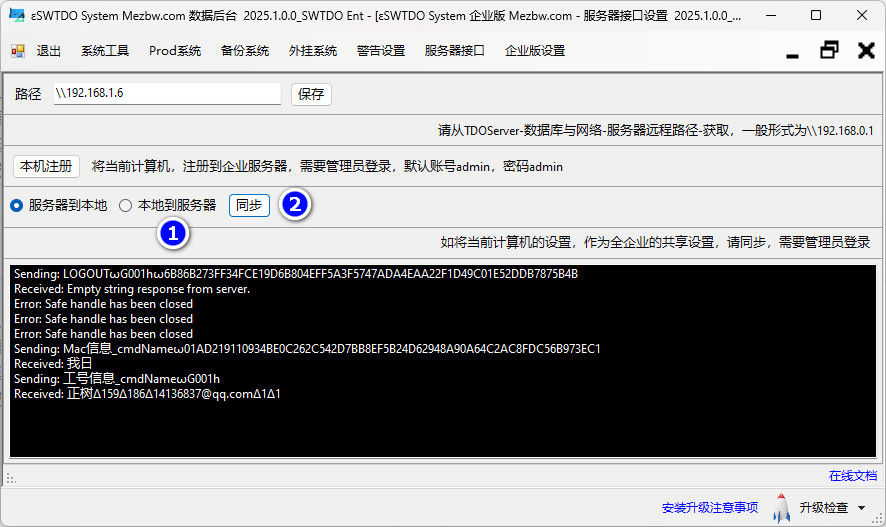

7,【用户操作、DataControl】同步

  • 如果是管理员(所有用户的设置参考人),请使用本地到服务器
  • 如果是普通用户,请使用服务器到本地

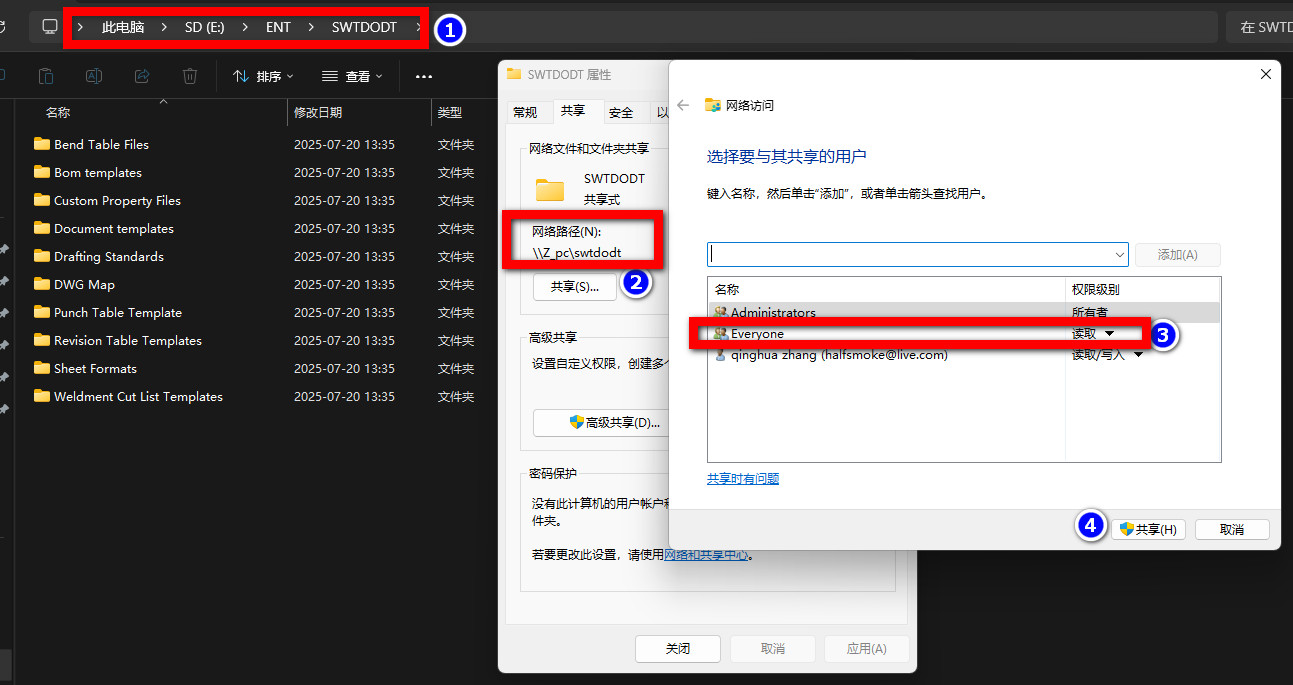

8,【管理员操作,windows服务器,可选操作】共享

假设步骤1中,设置的服务器本地路径为E:\ENT,网络路径为\\192.168.1.6请为E:\ENT\swtdodt添加局域网共享。

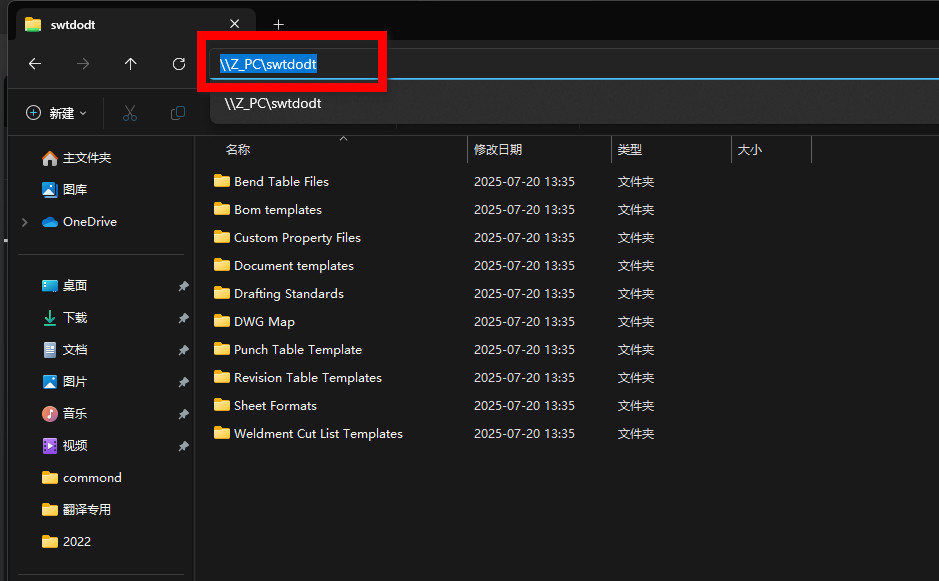

共享结果,应确保,用户可以通过在windows资源管理器中,\\Z_PC\swtdodt,或者\\192.168.1.6\swtdodt,打开路径

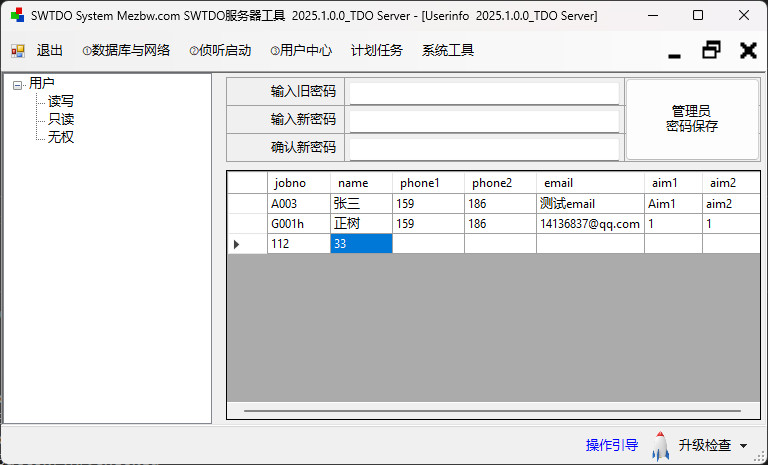

9,【企业模块持有,管理员操作、TDOserver】用户中心

参数化、类库、螺丝库等模块,需要设置用户的权限,因TDO的企业库建设,允许全员共建,而非仅限管理,所以需要用户添加,上传权限。

在第6步中,用户登记企业服务器,默认用户权限为只读,即不允许参与共建

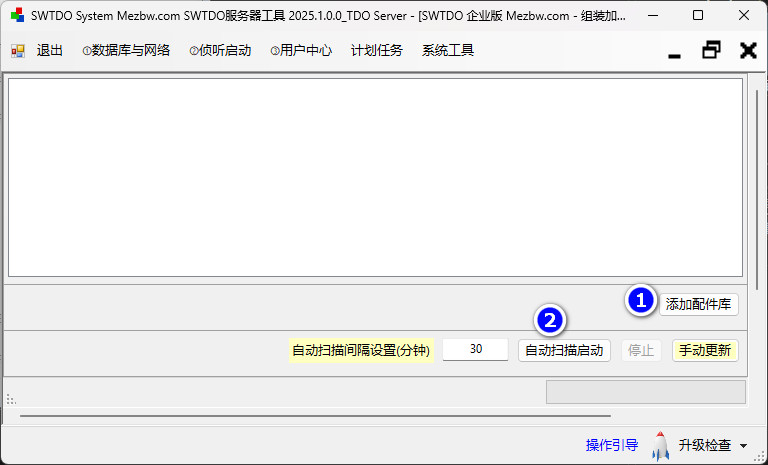

10,【组装加速,管理员操作、TDOserver,需要组装加速许可令牌(付费)】

组装加速计划任务,用于扫描企业既有的文件库,仅扫描*.SLDPRT(零件)文件,不支持装配。

但如果零件同目录下,有同名工程图,在使用组装加速U端的时候,将一并下载。

根据企业文件库的大小,扫描时间可能长达几十分钟。允许添加多个路径,子目录,子文件夹,将自动加入扫描范围。

所有模块的完整使用,都需要读写权限;只读用户(默认权限),仅可读取资源;无权用户,将不允许使用任何企业资源;
读写用户,将允许管理个人工号创建下的资源,无权管理他人资源;有模块C端令牌的PC,有权管理模块下所有资源;

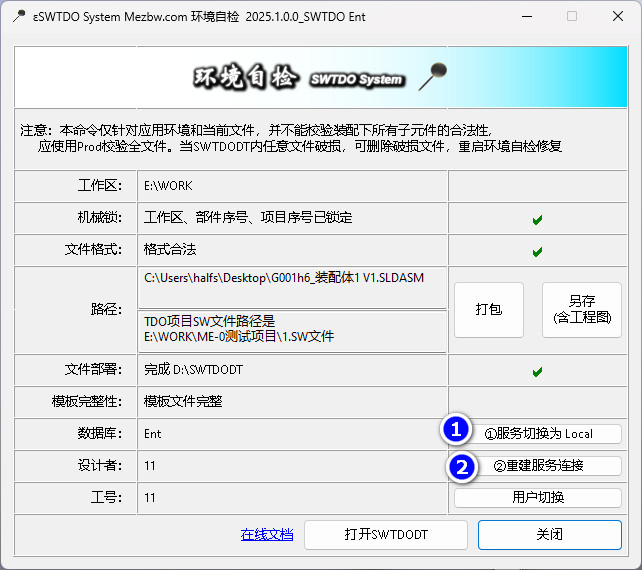

使用Local接口:

完成设置方法前7步,等于从服务器下载完成所有SWTDODT设置,所有SWTDODT模板,仍然是单机运行状态,TDOServer可关闭退出

使用Ent接口:

设置方法8,为必须。等于用户所有设置,所有SWTDODT模板,直接从服务器获取,TDOServer必须持续运行,且启动侦听服务

企业模块:

  • 类库模块,螺丝库模块,组装加速模块的企业用户,必须使用Ent接口;
  • 交互参数化模块,只有使用Ent接口,才能检索参数化方程数据,但参数化模块,自带方程数据本地检入,允许使用Local,单机运行

如果由服务器统一分配,则必须使用ent接口,无法单机运行,所以SWTDODT不再使用公共取号,调整为工号+流水号的形式,所以工号,是组队模块必须元素
